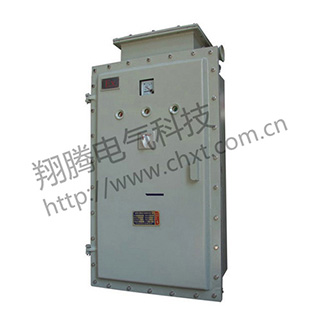

防爆箱:本實用新型涉及防爆電氣設備,尤其是一種新結構防爆箱。防爆電氣設備是指在有爆炸性氣體和蒸汽的場所使用的一種電氣設備。化學生產中經常會遇到各種爆炸性氣體和蒸汽。按照相關規范、標準和規定正確選擇合適的防爆電器,是確保安全生產、預防爆炸和火災的重要措施。防爆電器上通常有必要的防爆標志和技術資料,以免誤用。但現有技術中,用于開關機控制和參數燈操作的防爆箱兼顧了防爆性能和散熱性能,同時沒有好的外圍控制設備或控制設備單獨安裝,導致電纜線路長,在使用中或惡劣的工作條件下難以操作,在化工、電力等行業由于成本上耗材量大,不能很好的使用。
本實用新型要解決的技術問題是解決現有技術中的上述缺點,本實用新型的目的是提供一種固定方便、結構緊湊、集成度高的新型防爆箱。為了達到上述目的,本實用新型提供了一種新結構的防爆盒,包括防爆盒體、電纜連接端子、防爆門和防爆蓋,防爆盒體內設有隔離板,隔離板將防爆盒體內空間分為上下兩個腔室,即上部的主防爆腔室和下部的增安腔室;防爆門和防爆蓋由內向外設置在主防爆室的前側,增安室的前側設置有密封蓋。所述防爆箱電纜連接端子設置在防爆箱體的底端,其特征在于:所述隔離板上設置有至少一個過線孔,每個過線孔處插有密封筒,密封筒內灌注有用于隔離每根導線的密封膠。防爆箱密封筒軸向高度不小于20毫米,密封筒內密封膠高度不小于20毫米。作為本實用新型的實施例,密封筒與隔離板焊接。作為本實用新型的另一實施例,螺紋通孔上設有內螺紋,密封筒外壁上套有與螺紋通孔螺紋連接的密封套,密封筒外壁上設有與隔離板頂面相適配的定位法蘭,定位法蘭與隔離板頂面之間設有密封圈,定位法蘭與隔離板之間設有螺栓鎖緊結構。密封筒的內腔為階梯孔結構,密封筒內腔的上端設有容納密封膠的容納孔,容納孔的腔壁上設有多個沿圓周方向延伸的卡槽。防爆箱密封筒的下端設有與容納孔連通的通孔,通孔的底端設有錐面導向結構。通孔的直徑小于容納孔的直徑。防爆箱定位法蘭的底面和隔離板的頂面設有與密封圈相適配的環形槽,環形槽的橫截面為弧面。防爆箱環形槽的深度尺寸小于密封圈的半徑尺寸。隔離板的上端設有與螺栓鎖緊結構連接的沉孔。
與現有技術相比,這種新型新結構的防爆箱具有以下有益效果:新結構的防爆箱采用分腔結構,實現了多個防爆箱內部接線的直接組裝,整體防爆體積小,利用空間大,防爆安全系數高,維護安裝方便;相鄰的兩個腔體隔開,氣密性好;電線通過密封筒定位,排列整齊。
浙江翔騰電氣科技有限公司是一家從事專業設計防爆柜、防爆箱、專業防爆柜、防爆控制箱、防爆操作柱系列產品和開發的專業企業。公司秉承“誠信為本,質量立市”的經營理念,憑借完善的質量管理體系,齊全的檢測手段及完善的工藝裝備,為用戶提供技術咨詢、現場調試、特殊產品制造等從售前、售中到售后一條龍優良服務。公司采用行業國際標準,產品取得了相關指定檢驗機關的防爆合格證,用戶已遍及全國各大油田、化工、醫藥、軍工及工礦企業等。公司的使命:通過創造性的利用技術、工程服務來幫助我們的客戶創造價值。
